所有醫用氣體管材、組成件安裝前均應脫脂，無縫銅管及不銹鋼管材、組成件應經酸洗鈍化、清洗干凈并封裝完畢，并應達到《醫用氣體工程技術規范》GB50751-2012規范第5.2節的規定。未脫脂的管材、附件及組成件應作明確的區分標記，并應采取防止與已脫脂管材混淆的措施。

1、醫用氣體管材切割加工應符合下列規定:

管材應使用機械方法或等離子切割下料，不應使用沖模擴孔，也不應使用高溫火焰切割或打孔；

管材的切口應與管軸線垂直，端面傾斜偏差不得大于管道外徑的1 % ，且不應超過1mm ；切口表面應處理平整，并應無裂紋、毛刺、凸凹、縮口等缺陷；

管材的坡口加工宜采用機械方法。坡口及其內外表面應進行清理；

管材下料時嚴禁使用油脂或潤滑劑。

2、醫用氣體管材現場彎曲加工應符合下列規定:

應在冷狀態下采用機械方法加工，不應采用加熱方式制作；

彎管不得有裂紋、折皺、分層等缺陷；彎管任一截面上的最大外徑與最小外徑差與管材名義外徑相比較時，用于高壓的彎管不應超過5% ，用于中低壓的彎管不應超過8% ；

高壓管材彎曲半徑不應小于管外徑5 倍，其余管材彎曲半徑不應小于管外徑3倍。

3、醫用氣體管道組成件的預制應符合現行國家標準《工業金屬管道工程施工規范》 GB 50235-2010 的有關規定。

4、醫用氣體銅管道之間、管道與附件之間的焊接連接均應為硬釬焊，并應符合下列規定:

銅釬焊施工前應經過焊接質量工藝評定及人員培訓；

直管段、分支管道焊接均應使用管件承插焊接；承插深度與間隙應符合現行國家標準《銅管接頭 第l 部分: 釬焊式管件》GB 11618. 1 的有關規定；

銅管焊接使用的釬料應符合現行國家標準《銅基釬料》GB/ T6418 和《銀釬料》GB/ T 10046 的有關規定，并宜使用含銀釬料；

現場焊接的銅閥門， 其兩端應已包含預制連接短管；

銅波紋膨脹節安裝時， 其直管長度不得小于100mm，允許偏差為士10mm 。

5、醫用不銹鋼管道及附件的現場焊接應采用氬弧焊或等離子焊，并應符合下列規定:

管道對接焊口的組對內壁應齊平，錯邊量不得超過壁厚的20% 。除設計要求的管道預拉伸或壓縮焊口外不得強行組對；

焊接后的不銹鋼管焊縫外表面應進行酸洗鈍化。

6、醫用不銹鋼管道焊縫質量應符合下列規定:

①不銹鋼管焊縫不應有氣孔、鎢極雜質、夾渣、縮孔、咬邊；凹陷不應超過0.2mm ，凸出不應超過1mm；焊縫反面應允許有少量焊漏，但應保證管道流通面積；

②不銹鋼管對焊焊縫加強高度不應小于0.1mm ，角焊焊縫的焊角尺寸應為3mm-6mm ；

③直徑大于20mm 的管道對接焊縫應焊透，直徑不超過20mm的管道對接焊縫和角焊縫未焊透深度不得大于材料厚度的40% 。

7、醫用氣體管道焊縫位置應符合下列規定:

直管段上兩條焊縫的中心距離不應小于管材外徑的1.5倍；

焊縫與彎管起點的距離不得小于管材外徑，且不宜小于100mm；

環焊縫距支、吊架凈距不應小于50mm；

不應在管道焊縫及其邊緣上開孔。

8、醫用氣體管道與經過防火或緩燃處理的木材接觸時，應防止管道腐蝕；當采用非金屬材料隔離時，應防止隔離物收縮時脫落。

9、醫用氣體管道支吊架的材料應有足夠的強度與剛度，現場制作的支架應除銹并涂二道以上防銹漆。醫用氣體管道與支架間應有絕緣隔離措施。

10、醫用氣體閥門安裝時應核對型號及介質流向標記。公稱直徑大于80mm 的醫用氣體管道閥門宜設置專用支架。

11、醫用氣體管道的接地或跨接導線應有與管道相同材料的金屬板與管道進行連接過渡。

12、醫用氣體管道焊接完成后應采取保護措施，防止臟物污染，并應保持到全系統調試完成。

13、醫用氣體管道現場焊接的潔凈度檢查應符合下列規定:

現場焊縫接頭抽檢率應為0.5 % ，各系統焊縫抽檢數量不應少于10 條；

抽樣焊縫應沿縱向切開檢查，管道及焊縫內部應清潔，無氧化物、特殊化合物和其他雜質殘留。

14、醫用氣體管道焊縫的無損檢測應符合下列規定:

熔化焊焊縫射線照相的質量評定標準，應符合現行國家標準《金屬熔化焊焊接接頭射線照相》GB/ T 3323 的有關規定；

高壓醫用氣體管道、中壓不銹鋼材質氧氣、氧化亞氮氣體管道和一29℃ 以下低溫管道的焊縫，應進行100 % 的射線照相檢測，其質量不得低于Ⅱ級，角焊焊縫應為Ⅲ級；

中壓醫用氣體管道和低壓不銹鋼材質醫用氧氣、醫用氧化亞氮、醫用二氧化碳、醫用氮氣管道，以及壁厚不超過2.0mm 的不銹鋼材質低壓醫用氣體管道，應進行10% 的射線照相檢測，其質量不得低于Ⅲ級；

焊縫射線照相合格率應為100% ，每條焊縫補焊不應超過2 次。當射線照相合格率低于80 % 時，除返修不合格焊縫外，還應按原射線照相比例增加檢測。

15、醫用氣體減壓裝置應進行減壓性能檢查，應將減壓裝置出口壓力設定為額定壓力，在終端使用流量為零的狀態下，應分別檢查減壓裝置每一減壓支路的靜壓特性24h ，其出口壓力均不得超出設定壓力15% ，且不得高于額定壓力上限。

PS:氣體在管道內流動必然產生靜電，流速越高產生的靜電越強，電場強度也就越大，很有可能產生放電而擊穿管道導致漏氣甚至失火，必須在管道、支架上設置靜電接地措施，而且支架還應該保持一定的距離，以保安全。

16、敷設醫用氣體管道的場所，其環境溫度應始終高于管道內氣體的露點溫度5℃以上，因寒冷氣候可能使醫用氣體析出凝結水的管道部分應采取保溫措施。醫用真空管道坡度不得小于0.002。

17、醫用氧氣、氮氣、二氧化碳、氧化亞氮及其混合氣體管道的敷設處應通風良好，且管道不宜穿過醫護人員的生活、辦公區，必須穿越的部位，管道上不應設置法蘭或閥門。

18、生命支持區域的醫用氣體管道宜從醫用氣源處單獨接出。

19、室內醫用氣體管道宜明敷，表面應有保護措施。局部需要暗敷時應設置在專用槽板或溝槽內，溝槽的底部應與醫用供應裝置或大氣相通。

20、醫用氣體管道穿墻、樓板以及建筑物基礎時，應設套管，穿樓板的套管應高出地板面至少50mm 。且套管內醫用氣體管道不得有焊縫，套管與醫用氣體管道之間應采用不燃材料填實。

21、醫療房間內的醫用氣體管道應作等電位接地；醫用氣體的匯流排、切換裝置、各減壓出口、安全放散口和輸送管道，均應作防靜電接地；醫用氣體管道接地間距不應超過80m ，且不應少于一處，室外埋地醫用氣體管道兩端應有接地點；除采用等電位接地外宜為獨立接地，其接地電阻不應大于10Ω。

22、醫用氣體輸送管道的安裝支架應采用不燃燒材料制作并經防腐處理，管道與支吊架的接觸處應作絕緣處理。

23、供氧管道不應與電纜、腐蝕性氣體和可燃氣體管道敷設在同一管道井或地溝內。敷設有供氧管道的管道井，宜有良好的通風。

24、氧氣管道架空時，可與各種氣體、液體（包括燃氣、燃油）管道共架敷設。共架時，氧氣管道宜敷設到其他管道的外側，并宜敷設到燃油管道上面，供應潔凈手術室部的醫用氣體管道應單獨設吊架。

25、除氧氣管道專用導線外，其他導線不應與氧氣管道敷設在同一支架上。

26、架空敷設的醫用氣體管道，水平直管道支吊架的最大間距應符合表1的規定；垂直管道限位移支架的間距應為表1數據的1. 2 倍～1. 5 倍，每層樓板處應設置一處。

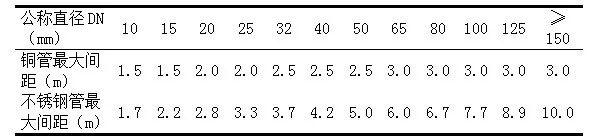

  表1醫用氣體水平直管道支吊架最大間距

27、架空敷設的醫用氣體管道之間的距離應符合下列規定:

醫用氣體管道之間、管道與附件外緣之間的距離，不應小于25mm，且應滿足維護要求。

醫用氣體管道與其他管道之間的最小間距應符合下表2規定。無法滿足時應采取適當隔離措施。

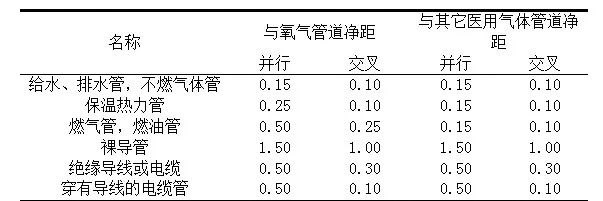

表2 架空醫用氣體管道與其他管道之間的最小間距

PS:管道之間安全距離無法達到時，可用PVC絕緣管包起來以防止靜電擊穿。管道的支架固定卡應做絕緣處理，以防靜電腐蝕擊穿管道。

28、埋地敷設的醫用氣體管道與建筑物、構筑物等及其地下管線之間的最小間距，均應符合現行國家標準《氧氣站設計規范》GB50030 有關地下敷設氧氣管道的間距規定。

29、埋地或地溝內的醫用氣體管道不得采用法蘭或螺紋連接，并應作加強絕緣防腐處理。

30、埋地敷設的醫用氣體管道深度不應小于當?shù)貎鐾翆雍穸?，且管頂距地面不宜小?.7m 。當埋地管道穿越道路或其他情況時，應加設防護套管。

31、醫用氣體閥門的設置應符合下列規定：

生命支持區域的每間手術室、麻醉誘導和復蘇室，以及每個重癥監護區域外的每種醫用氣體管道上，應設置區域閥門；

醫用氣體主干管道上不得采用電動或氣動閥門，大于DN25 的醫用氧氣管道間門不得采用快開閥門；除區域閥門外的所有閥門，應設置在專門管理區域或采用帶鎖柄的閥門；

醫用氣體管道系統預留端應設置閥門并封堵管道末端。

32、醫用氣體區域閥門的設置應符合下列規定:

區域閥門與其控制的醫用氣體末端設施應在同一樓層，并應有防火墻或防火隔斷隔離；

區域閥門使用側宜設置壓力表且安裝在帶保護的閥門箱內，并應能滿足緊急情況下操作閥門需要。

醫用氣體管道井內閥門的安裝位置高度應在1.2-1.5米處，方便應急可以直接操作閥門。

33、醫用氣體管道的設計使用年限不應小于30年。
