醫院醫用氣體系統工程設計方案，醫氣系統設計范圍：醫院五樓手術室和六樓病房醫用氣體工程，包含醫用中心供氧系統，醫用負壓吸引系統。

一、設計依據：

1.醫用氣體工程技術規范>>GB50751-2012

2.建筑設計防火規范>>GB50016-2014(2018年版)

3.工業金屬管道設計規范>>GB50316-2008

4.工業金屬管道工程施工規范>>GB50235-2010

5.現場設備、工業管道焊接工程施工規范>>GB502362011

6.工業金屬管道工程施工質量驗收規范>>(GB50184-2011)

7.醫院潔凈手術部建筑技術規范>>(GB50333-2013)

8.醫用氣體和真空用無縫銅管>>(YS/T650)

9.最新相關法規：建筑平面圖及甲方提出之要求

二、設計范圍：

設計范圍為1#樓五層手術部及六層病房醫用氣體系統工程。

本工程的醫用氣體系統共有以下幾種：1.氧氣系統，2.負壓吸引系統。

手術部設置氣體種類有：氧氣系統、負壓吸引。病房設置氣體種類有：氧氣系統、負壓吸引。

三、設計說明和施工技術要求

1、手術部手術室的墻壁上設一組氣體終端，吊塔上設一組氣體終端，搶救室、治療室吊塔上設一組氣體終端，各樓層病房設置設備帶。氧氣、負壓吸引由氣體站房接至手術室及各樓層病房。站房位置須有甲方指認確定。

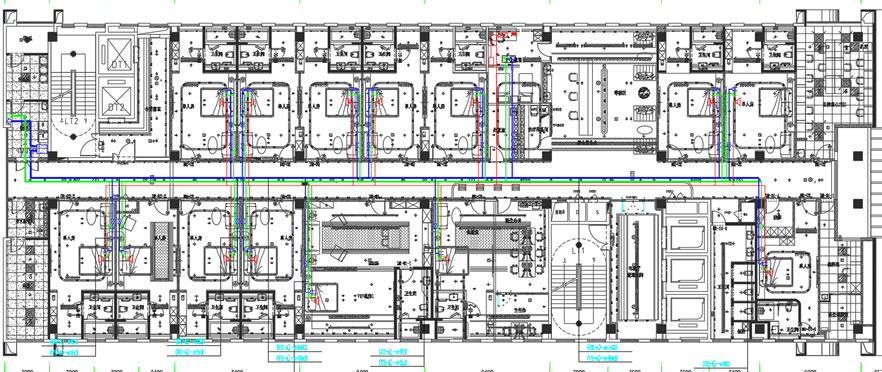

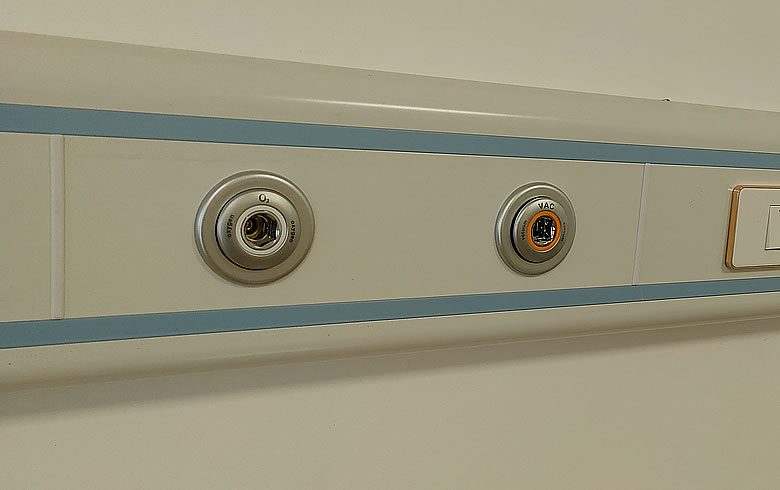

2、氣體終端采用德制，符合DINEN737-1：1998及DIN13620-2標準；必須操作方便，接口不具備互換性。

3、控制系統：所有氣體管道均通過本層閥門控制箱后進入使用區域，每間手術室氣體報警設在每間手術室的控制面板上，各樓病房氣體報4設置于護士臺區域。

4、醫用氣體管線應按照現行國家有關規范采購、安裝，管道應做好分段標識。

5、潔凈手術部應設置能緊急手動切斷集中供氧干管的裝置。

6、所有氣體管道均采用脫脂紫銅管，管道采用銀基釬焊，焊接后應進行外觀檢查，所有醫氣管道均為暗裝。

7、管道穿墻壁應敷設在套管內，套管內的管段不得有焊縫，管道與套管之間應采用不燃性密封材料封口。

8、醫用氣體管路、閥門、儀表安裝前應清洗內部并進行脫脂處理，用油壓縮空氣或氮氣吹凈。

9、醫療氣體配管與其它管道之間應符合GB50030-2013《氧氣站設計規范》及GB50029-2014《壓縮空氣站設計規范》的要求

10、進入手術室醫療單元、各樓層病房及各用氣設備的醫氣管道必須接地，其接地電阻小于等于10Q。

11、管道焊縫應進行外觀檢查，焊縫不允許有氣孔、縮孔和夾渣。管道有交叉的地方，安裝的原則為小管讓大管，有壓管讓無壓管。

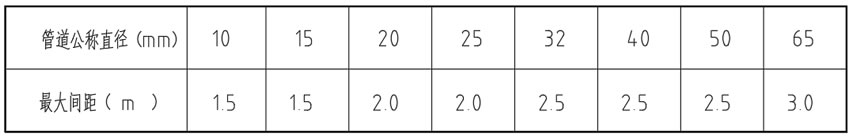

12、醫用氣體采用獨立的支吊架，不允許與其它管道共架敷設；其與燃氣管、腐蝕性氣體管的距離大于1.5m且有隔離措施；與電線管道平行距離應大于0.5m，交叉距離應大于0.3m，如空間無法保證，應做絕緣防護處理，以防靜電腐蝕而擊穿管道。其間距如下表：

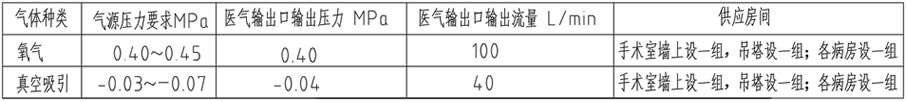

13、各種氣體氣源壓力要求、醫氣輸出口壓力、流量參數、醫氣輸出口種類及數量見下表：

14、醫氣管道應與燃氣管、肩蝕性氣體管的距離大于1.5m且有隔離措施；與電線管道平行距離應大于法保證，應做絕緣防護處理。

15、壓力試驗：醫用氣體管道應分段、分區以及全系統作壓力試驗及泄漏性試驗。

16.管道吹扭：管道安裝完畢后應分段進行吹掃，吹掃的順序應按主管道、副管道、支管道進行；主管道吹掃時應將副管道閥門接頭松開，以防止雜物吹入副管道；副管道吹掃應在支管道未接通時進行；支管道吹掃應在系統管道安裝完畢后進行；吹掃時應有足夠的流量，吹掃壓力不得超過設計壓力， 吹速不低于20m/s， 正壓管道采用0.5MPa進行吹掃； 負管道采用0.2MPa進行吹掃， 吹掃介質采用無油壓縮空氣或兔氣，吹掃完畢后進行檢驗，當目測排氣無煙塵時，在排氣口用白布或漆白漆的木制靶板檢驗，1分鐘內白布上應無污物、油污、塵士、水分等為合格，并作好記錄。

17.氧氣系統試壓吹掃合格后，須從匯流排出口處接入，對全系統由近向遠進行氣體置換，將原系統內試驗用氣體全部放干凈。

18、施工企業、施工人員應具備相關資質說明與執業證書。

19、值班室設ZQ-2氧氣、負壓吸引壓力自動報警箱各1只，當氧氣、負壓吸引等壓力超上限或低于下限時發出聲光報警。

20、病房內設備帶電源線2.5mm2的銅芯線應預留其位置，詳間各管道布置圖。

21、其它未盡事宜按國家相關標準執行。
